空氣源熱泵電鍋爐供暖解決方案

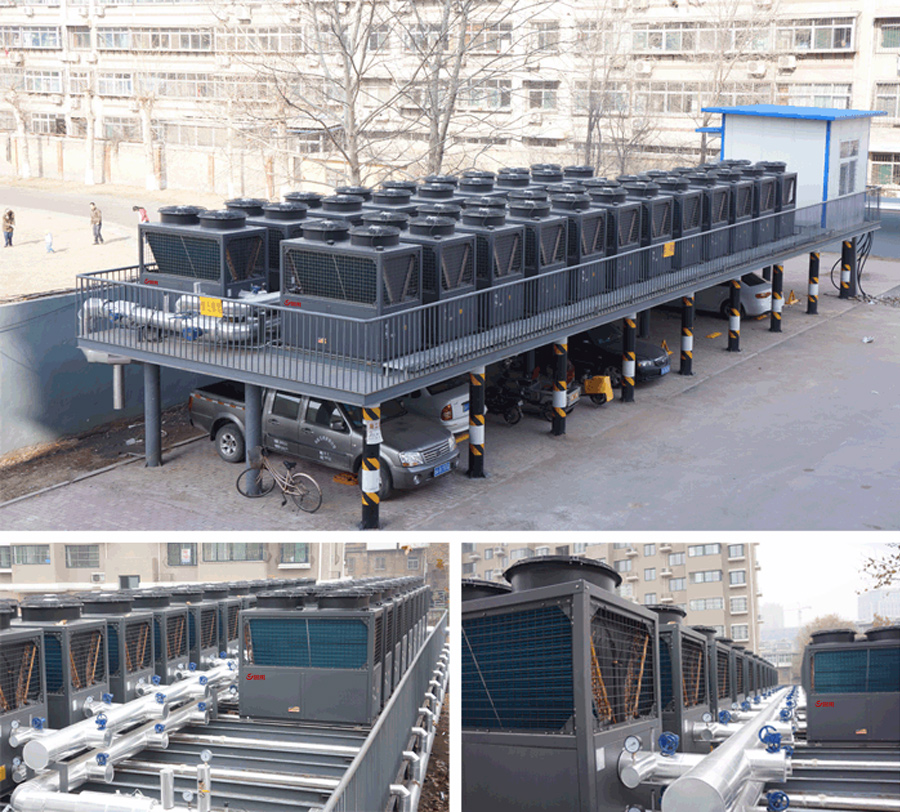

項目名稱:北京某10000平米老舊小區燃煤鍋爐改造方案
產品系統名稱:魯禹超低溫空氣源熱泵+魯禹大工業電鍋爐
1.工程概況
北京某老舊小區燃煤鍋爐集中供暖改造,建筑供暖面積約10000平米,采用魯禹超低溫空氣源熱泵+魯禹工業電鍋爐結合,末端為老式暖氣片。
2.工程要求:
維持原來的系統—晚間循環水供水溫度50~70℃,供回水溫差15~20℃;白天循環水供水溫度45~50℃,供回水溫差15℃。
3.負荷計算:
10000㎡給定的熱負荷為45w/㎡,總熱負荷為45w×10000=450kw
4.設備選型
4.1主機選型
經負荷計算可知,該建筑冬季地供暖的熱負荷為450kw, 考慮到實際情況,供暖加5%的富裕量,即制熱需求為475kW,以上設計能滿足用戶的需要。魯禹超低溫空氣源熱泵lyk-71rd(25p)在0℃以上的制熱量是75kw。
魯禹空氣源熱泵:475kW÷75kW≈7臺。
魯禹工業電鍋爐:475KW 1臺
4.2設計方案:
末端維持老式暖氣片,空氣源熱泵主機串聯做同程,避免供回水溫差過大
空氣源熱泵系統出水溫度45~50℃、供回水溫差15℃,采用兩臺主機串聯的方式,幾組串聯機組做成同程:回水溫度35℃,先進入到第二臺空氣源熱泵主機,溫度提升至42.5℃,然后再進入到第一臺空氣源熱泵主機,溫度再次提升至50℃。
(按國家標準設計的話應該是這樣做的,但實際當中我們應該要去考察現場,實際溫差可能不只是15℃,也有可能比我們想象重要容易,要根據實際情況設計。)
5.費用估算以及與其他熱源設備的使用費用比較
北京采暖期天數為123天,節能住宅的平均耗熱指標為20.6w/㎡(非節能建筑的熱耗指標差不多是節能建筑的一倍);北京白天16個小時的電價是0.5元/度,晚間8個小時0.1元/度(谷電0.3元/度,政府兩級補貼0.2元/度);魯禹25p空氣源熱泵熱泵的額定輸入功率為18.7kw,制熱功率75kw。COP擬為4.0(白天溫度高完全可以達到)。
每平方米的耗能=20.6w×24h×123d=60.8kwh
魯禹空氣源熱泵+魯禹電鍋爐采暖運行費用如下:
每平方米的運行費用=白天空氣源熱泵運行費用+夜間電鍋爐運行費用
=60.8kwh×16/24h×0.5元/kwh×1/4(COP)+60.8kwh×8/24h×0.1元/kwh=7.09元;
10000平米的冬季采暖費用則為7.09萬元
魯禹電鍋爐采暖運行費用如下:
每平方米的運行費用
=60.8kwh×16/24h×0.5元/kwh+60.8kwh×8/24h×0.1元=22.3元;
10000平米的冬季采暖費用為22.3萬元
比前面的方案每年多出15.21萬元。
魯禹空氣源熱泵+魯禹電采暖爐結合優勢
與固體蓄熱電鍋爐和空氣源熱泵采暖設備相比,這種方式綜合費用更低,剛在計算運行費用的時候就能得出這個結論,那么還有那些優勢呢?
1)可以產高溫水:空氣源熱泵也可以采取這種方式產出高溫水,不需要對末端進行改動,既不需要增加暖氣片,也不用大費周折去動管道;
2)運行更加穩定:空氣源熱泵都是在白天運行,即使在冬季極端低溫的情況下,寒冷地區白天的最低溫度都是在0℃以上,-15℃或者-20℃的極端溫度只會出現在凌晨三四點,而且時長很短,一年里的極端溫度加起也不會超過24小時,但這時候空氣源熱泵主機是不工作的,這樣就保證了空氣源熱泵的高效可靠運行;
3)系統噪音低:魯禹空氣源熱泵主機外形結構、管理設計及零部件均通過計算機建模分析優化,內壁及主要噪聲源部件均增加吸音設計,噪音低于69分貝,而空氣源熱泵晚上不工作,魯禹電鍋爐無電機運行,不產生噪音。
