300㎡別墅超低溫空氣源熱泵采暖制冷
魯禹超低溫空氣源熱泵采用國際領先水平的噴氣增焓技術,使用環境溫度在-25℃以上,在低溫環境中比同類產品能效高30%以上,是北方寒冷地區的首選采暖設備。
超低溫空氣源熱泵供暖的使用大幅度減少了取暖區域的燃煤、燃油、燃?xì)獾南模瑫r大幅度減少了因燃煤、燃油、燃?xì)鈳淼膹U氣污染。產品節能顯著,考慮冬季取暖這一項,用戶可在3~5年內收回投資成本。
超低溫空氣源熱泵是吸收環境中空氣的熱量,將環境中空氣的熱量通過熱泵轉移到房間中,空氣的熱量也來自太陽。普通空氣源熱泵的最大的缺點是制熱量隨環境溫度的下降衰減較大。普通的空氣源熱泵有效的應用的最低環境溫度一般不于-5℃,如果低于-5℃即無法獲得理想的應用效果。魯禹超低溫空氣源熱泵采用超低溫工況壓縮機及低溫高效404A制冷制,既能解決空氣源熱泵的衰減問題,同時還可以有效的正常制熱,適用在-25℃的環境溫度工作,-20℃以上可達到理想的應用效果。

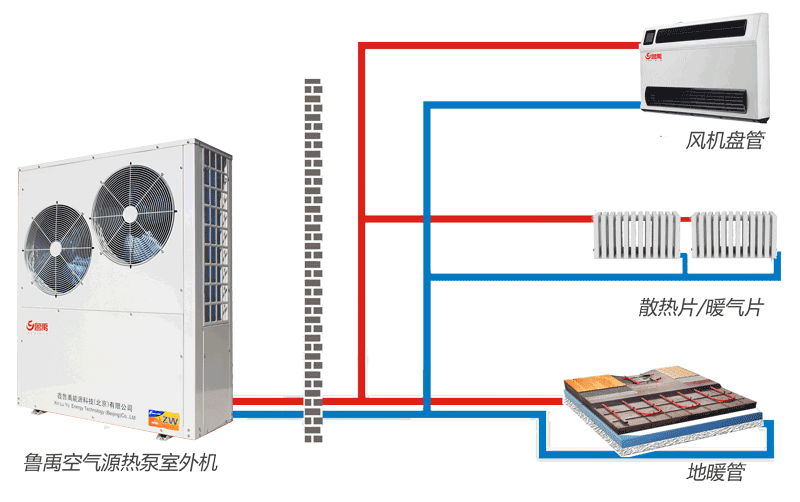

目前超低溫空氣源熱泵供暖末端采暖方式也開始多樣化:1、地板輻射供暖,2、風機盤管供暖,3、散熱片供暖。
地板輻射供暖原理:通過埋設于地板下的加熱管,把地板的表面溫度加熱,通過均勻地向室內輻射熱量達到采暖效果。適用居所:新建住宅小區,不具備集中供熱條件或分散的別墅住宅,精裝修公寓。
風機盤管供原理:通過出風口提供熱源供暖。適用居所:多聯機系統適用于層高較低,對各個房間要求精確溫控的場合;冷熱水系統適用于建筑層高不太高,對各個房間要求獨立溫控的場合;風管系統適用于各空調區使用時間相對集中、溫度要求差別不大的場合。
散熱片供暖原理:以集中供暖為熱源的方式。適用居所:普通住宅小區,有集中供暖條件的住宅。
下面以某工程項目作為例子,對超低溫?zé)岜迷诩彝ス┡瘧?yīng)用及供暖費用進行分析參考。
超低溫空氣源熱泵家庭供暖工程項目實例
一、工程概況:

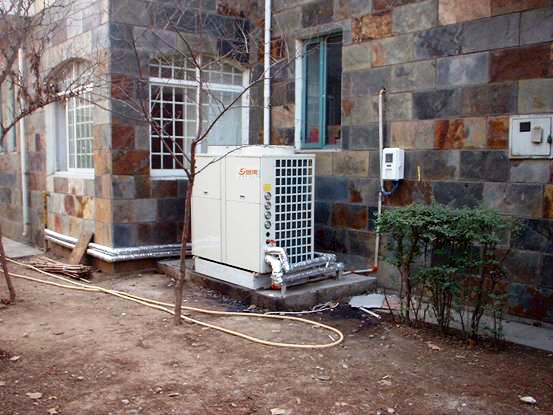

青島某別墅建筑面積250平方米(節能建筑),要求冬季采暖、夏季制冷。
家庭供暖工程項目實例
(1)《建筑給水排水設計規范》GB50015-2003
(2)《給水排水制圖標準》T50106-2001
(3)JGJ/T16-92民用建筑電氣設計規范
(4)出口歐盟CE認證標準
(5)EN14511熱泵能效標準認證標準
(6)GB50189-2005公共建筑節能設計標準
(7)GB7725-1996房間空調器標準
(8)GB/T18430.1-2007蒸汽壓縮循環制冷(熱泵)機組技術標準
(9)《筑給水排水及采暖工程施工質量驗收規范》GB50242—2002
(10)《城市熱力網設計規范》CJJ34標準
二、機組選型及參數
選用魯禹超低溫空氣源熱泵LYK-39RD一臺。
LYK-39RD技術參數:
制冷量35.3kw(在環境溫度35℃的情況下)
制熱量38.8kw(在環境溫度7℃的情況下)
輸入功率11.8kw;
末端方式:
采用風機盤管的形式,夏季制冷、冬季采暖。
三、超低溫空氣源熱泵運行費用計算
1、冬季采暖的運行費用
根據《全國主要城鎮采暖期有關參數及建筑物耗熱量指標》提供的數據:青島計算用采暖期天數為111天,室外的平均溫度為-0.5℃,白天的平均溫度為4℃,節能建筑在采暖期間平均耗熱量指標為20.4w/㎡,民用電價0.5元/kwh,。超低溫空氣源熱泵在平均溫度-0.5℃情況下的能效比為1:3(出水溫度43℃);在白天平均溫度4℃情況下的能效比為1:3.2(出水溫度43℃)。
根據魯禹超低溫空氣源熱泵能效比的測試結果:
在室外平均溫度-5.7℃的情況下能效比為1:2.6。
在白天平均溫度-1.6℃的情況下能效比為1:2.9。
所以超低溫空氣源熱泵在計算用室外平均溫度的情況下運行費用為:
20.4w/㎡×24h/天×111天×0.5元/kwh÷2.6=10.45元/㎡.
超低溫空氣源熱泵在白天平均溫度的情況下運行費用為:
20.4w/㎡×24h/天×111天×0.5元/kwh÷2.9=9.37元/㎡。
冬季采暖水泵運行費用為:1.1kw/h×24h×111天×0.5元=1462.2元
因此青島節能住宅冬季超低溫空氣源熱泵的運行費用在9.37元/㎡—10.45元/㎡(建筑面積)之間。
300平方米別墅節能建筑運行冬季采暖的費用:
(9.37元/㎡×300㎡+1462.2元)~(10.45元/㎡×300㎡+1462.2元)
即為:4273.2元~4597.2元之間。
2、夏季制冷費用與普通的中央空調一致。
四、魯禹超低溫空氣源熱泵的特點
由于超低溫空氣源熱泵它是把空氣的能量直接轉化成熱水,它在冬季-20℃的環境溫度下機器正常運行且能效比為1:2,運行中沒有任何的廢氣廢水的排放,是一種節能環保的高科技的暖通設備。它的安裝不受任何條件限制和國家政策的約束,它的安裝占地面積小,簡易方便,機器可放置在露天。同時又不受采光面積的限制。
與水源熱泵相比不需要使用地下水,不需要打井(不需要國家的審批手續),不需要機房。
與地源熱泵相比不需要地埋管,不需要打地埋管的豎井(節省此部分投資)。
