干貨！教你快速科學計算超低溫空氣源熱泵采暖算熱負荷

對于空氣源熱泵采暖中的建筑熱負荷計算，絕大部分人都是憑經驗，或者通過簡單的估算。比方說1p機大概配30㎡，100㎡配個5p機，這樣做其實有很大的運氣成分，一不小心就可能滿盤皆輸。針對此問題，熱泵金牌老師安建新說，對做工程的經銷商來說，經驗固然重要，但也要有一定的專業知識積累。接下來，我們來聽聽安老師是如何教大家算熱負荷的。

如何計算基本耗熱量?

我們在進行鍋爐改造，廠房改造都需要進行設備選型。大家都是怎么選主機的？我想用的最多的應該是熱指標法，就是用熱指標乘以面積得到我們需要的熱負荷，然后根據熱負荷選主機。

這種方法用的很廣，今天我還要講一個簡單計算方法。即：

基本耗熱量=傳熱系數*傳熱面積*室內外溫差

大家不要見到公式就發懵，其實很簡單。比如說你算窗戶的耗熱量，就用窗戶的傳熱系數乘以窗戶的面積，再乘以室內外溫差。同理，如果是外墻，就用墻體的傳熱系數，乘以外墻面積，再乘以溫差。同樣也可以算出屋頂?shù)暮臒崃�。也就是說，你要計算哪一部分的耗熱量，就用哪一部分的傳熱系數乘以面積再乘以溫差就可以了。

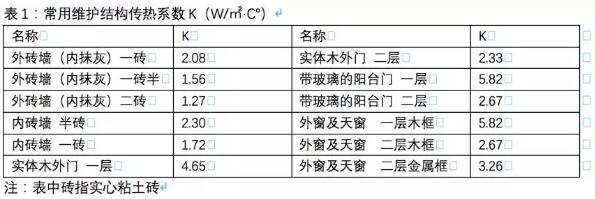

表1就是一些常用的傳熱系數數據，比如說外磚墻，一磚也就是我們說的24墻，傳熱系數是2.08，而一磚半就是37墻，傳熱系數是1.56。從傳熱系數，我們就可以很清楚地看出24墻和37墻的耗熱量上的差別有多大。一些常用的圍護結構傳熱系數，比如說外墻、中空玻璃等等，我們查了一次后可以記下來，下次要用到的時候就可以很方便、快捷地計算。

例題：北京某辦公室如何取熱負荷值？

下面我們看一個例題：

例：北京某辦公室只有一面370外墻和一面雙層玻璃的外窗。房間開間4米，進深5米，層高4米，窗戶寬2米，高2米。用以上兩種方法試求采暖熱負荷。

我們可以從傳熱系數表查到37墻傳熱系數是1.56，雙層中空玻璃的傳熱系數這里按斷橋鋁材質取2.4（材質不同區別很大，比如說塑鋼的、斷橋鋁的、玻璃材質的等）。房間的面積是4米*5米=20平米；窗戶的面積是2米*2米=4平米；外墻的面積是4米*4米=16平米，再減去窗戶的面積，就是12平米。北京的室外溫度參數是-7.6℃（查自《民用建筑供暖通風與空氣調節設計規范》GB50736-2012），室內溫度取20℃，室內外溫差為27.6℃。

把這些數據代入公式，可知：

外窗耗熱量=2.4*4*27.6=265W

外墻耗熱量=1.56*12*27.6=517W

基本耗熱量=265+517=782W

這里要指出一下，這樣算的基本耗熱量是不包括冷風耗熱量的，我們在取負荷值時，還要計算冷風耗熱量，一般按基本耗熱量的30%計算，這是簡易的算法。這樣我們就可以得出：

房間的熱負荷=基本耗熱量×1.3=783*1.3=1017W

因為我們是計算主機選型，只需計算外圍護的耗熱量，內墻部分，由于是緊挨著的，不需計算。另外，要注意的是，這里計算是按連續24小時采暖來計算的，如果是間歇性采暖，則需要進行折算。方法為：24小時×連續熱負荷/供暖小時數。

還是以剛才的例子來說明。北京20平米的房間，計算出來的熱負荷是1017W，這是24小時連續供暖的負荷，如果只是白天12小時供暖，則負荷就不夠了，這時候需要除以供暖時長，即：24*1017/12=2034W。

還要注意的是，我們在計算時忽略了一些修正參數，比如說房間的朝向修正、風力附加修正等等。

剛才我們算的是一個標間，就一面外墻和窗戶，如果是一棟樓呢？如下圖：

這是一棟三層小樓，每層有12個窗戶，是不是可以說是12個標間呢？第一層有兩個外門，我們把它簡化成窗戶，那是不是就是36個標間？我們只要算出一個標間的熱負荷，再乘以數量，是不是這面墻的熱負荷就算出來了？

當然，我們也可以按整面墻的面積減去所有窗戶面積，像前面計算的那樣代入到公式，也是可以的，計算出來的結果是一樣的。這一面算出來了，另外幾面也可以算出來，把各個面的熱負荷加起來，就是這棟樓的總熱負荷。

我們剛才用的就是簡單計算的方法，接下來我們用大家經常用的估算方法來算下，即：熱負荷=面積*熱指標。

還是以北京20平米的房間為例，熱指標按煤改電政府要求的80W/㎡，則：熱負荷=80*20=1600W。從計算結果可以看出，這種估算的方式和之前計算出來的1017W（煤改電農戶都是連續供暖，因此這里也以連續供暖數據來對比）結果還是有很大的差別的。一個20平的小房間都是如此，大型供暖項目就差的更離譜了。
